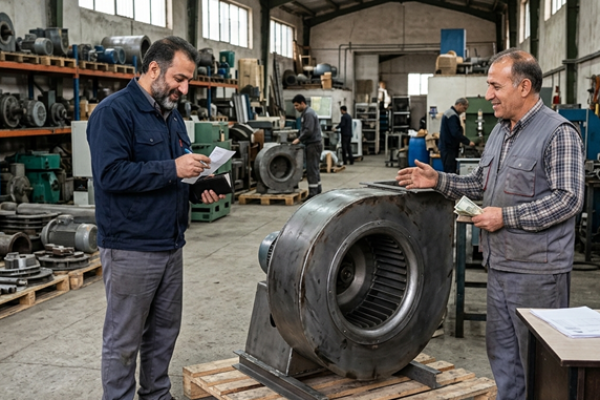

سانتریفیوژ فوروارد یکی از پرکاربردترین تجهیزات جابه‌جایی هوا در سیستم‌های تهویه صنعتی، هواسازها، فضاهای تجاری و خطوط تولید است که به دلیل توانایی ایجاد دبی مناسب در کنار فشار قابل قبول، در بسیاری از پروژه‌های مهندسی استفاده می‌شود. با این حال، یکی از چالش‌های مهم در طراحی و بهره‌برداری از این تجهیز، موضوع افت فشار در سیستم است؛ موضوعی که اگر به‌ درستی مدیریت نشود، می‌تواند راندمان کل سیستم را کاهش دهد، مصرف انرژی را بالا ببرد و حتی عمر مفید دستگاه را کوتاه کند.

درک درست از افت فشار و نحوه کنترل آن در سانتریفیوژ فوروارد نه‌تنها برای مهندسان تأسیسات بلکه برای نصاب‌ها، اپراتورها و مدیران پروژه اهمیت بالایی دارد. در این مقاله به‌صورت کامل بررسی می‌کنیم که افت فشار چگونه ایجاد می‌شود، چه عواملی بر آن تأثیر دارند و چگونه می‌توان آن را در سیستم‌های واقعی کنترل و بهینه کرد.

افت فشار چیست و چرا اهمیت دارد؟

افت فشار (Pressure Drop) به کاهش انرژی جریان هوا در هنگام عبور از مسیرهای مختلف گفته می‌شود. در یک سیستم تهویه، هوا از داخل سانتریفیوژ فوروارد عبور کرده و سپس وارد کانال‌ها، فیلترها، دمپرها و سایر تجهیزات می‌شود. هر مانعی که در مسیر جریان هوا قرار بگیرد، مقداری از انرژی آن را کاهش می‌دهد.

این کاهش انرژی به‌ صورت افت فشار ظاهر می‌شود و اگر بیش از حد باشد، مشکلات زیر رخ می‌دهد:

کاهش حجم هوای خروجی
افزایش فشار روی موتور
بالا رفتن مصرف برق
کاهش راندمان سیستم
افزایش صدای دستگاه
استهلاک سریع‌تر قطعات

بنابراین مدیریت افت فشار، مستقیماً با عملکرد صحیح سانتریفیوژ فوروارد در ارتباط است.

افت فشار در سانتریفیوژ فوروارد چگونه شکل می‌گیرد؟

برای درک بهتر موضوع، باید بدانیم افت فشار در دو بخش اصلی رخ می‌دهد:

1. افت فشار داخلی (Internal Losses)

این نوع افت در داخل خود دستگاه اتفاق می‌افتد و شامل موارد زیر است:

اصطکاک هوا با پره‌ها
تلاطم جریان داخل پروانه
طراحی حلزونی بدنه
فاصله نامناسب بین اجزا
عدم بالانس پروانه

در سانتریفیوژ فوروارد به دلیل تعداد بالای پره‌ها، این افت اگرچه کنترل‌شده است، اما در صورت طراحی ضعیف می‌تواند افزایش یابد.

2. افت فشار خارجی (System Losses)

این نوع افت مربوط به مسیر بعد از خروج هواست:

کانال‌کشی طولانی
زانوهای متعدد
فیلترهای کثیف
دمپرهای نیمه‌بسته
تجهیزات جانبی مانند کویل‌ها

در بسیاری از پروژه‌ها، مشکل اصلی عملکرد سانتریفیوژ فوروارد نه خود دستگاه، بلکه همین افت فشار خارجی است.

منحنی عملکرد و نقطه کار در سانتریفیوژ فوروارد

هر سانتریفیوژ فوروارد دارای یک منحنی عملکرد است که رابطه بین دبی هوا و فشار را نشان می‌دهد.

نقطه کار (Operating Point)

نقطه‌ای است که در آن:

فشار تولیدی دستگاه
و افت فشار سیستم

با هم به تعادل می‌رسند.

اگر سیستم به‌ درستی طراحی نشده باشد، نقطه کار از محدوده بهینه خارج می‌شود و مشکلات زیر رخ می‌دهد:

کاهش راندمان
افزایش صدا
فشار بیش از حد به موتور
ناپایداری جریان هوا

عوامل اصلی افزایش افت فشار در سیستم

1. طراحی نامناسب کانال‌ها

کانال‌های باریک، طولانی یا دارای زانوهای زیاد باعث افزایش شدید افت فشار می‌شوند.

2. انتخاب اشتباه ظرفیت سانتریفیوژ فوروارد

اگر دستگاه کوچک‌تر از نیاز انتخاب شود:

مجبور به کار در فشار بالا می‌شود
جریان هوا محدود می‌شود
افت فشار سیستم افزایش می‌یابد

3. فیلترهای کثیف

یکی از مهم‌ترین دلایل افت فشار در سیستم‌های واقعی:

کاهش سطح عبور هوا
افزایش مقاومت جریان
فشار بیشتر روی فن

4. دمپرهای نیمه‌ باز

تنظیم نادرست دمپر می‌تواند به‌طور مصنوعی افت فشار ایجاد کند.

5. نصب غیر اصولی

عدم هم‌راستایی
لرزش زیاد
اتصالات نامناسب

نقش طراحی پره‌ها در کنترل افت فشار داخلی

یکی از ویژگی‌های مهم سانتریفیوژ فوروارد طراحی پره‌های خمیده رو به جلو است. این طراحی باعث می‌شود:

هوا نرم‌تر هدایت شود
فشار به‌ صورت تدریجی افزایش یابد
جریان یکنواخت‌تر شود

اما اگر زاویه پره‌ها یا تعداد آن‌ها به‌درستی طراحی نشده باشد:

تلاطم افزایش می‌یابد
راندمان کاهش پیدا می‌کند
افت داخلی بیشتر می‌شود

نقش حلزونی بودن بدنه در کنترل افت فشار

بدنه حلزونی در سانتریفیوژ فوروارد نقش مهمی در مدیریت جریان هوا دارد.

مزایا:

هدایت تدریجی هوا
جلوگیری از بازگشت جریان
کاهش تلاطم
تبدیل انرژی جنبشی به فشار استاتیکی

اگر این بخش به‌ درستی طراحی نشود، افت فشار داخلی افزایش پیدا می‌کند و راندمان کل سیستم کاهش می‌یابد.

رابطه بین سرعت هوا و افت فشار

یکی از اصول مهم در مکانیک سیالات این است که:

> با افزایش سرعت هوا، افت فشار نیز افزایش می‌یابد.

در سانتریفیوژ فوروارد اگر سرعت بیش از حد بالا باشد:

اصطکاک افزایش می‌یابد
تلاطم شدید ایجاد می‌شود
مصرف انرژی بالا می‌رود

به همین دلیل انتخاب دور موتور مناسب اهمیت زیادی دارد.

روش‌های کنترل افت فشار در سانتریفیوژ فوروارد

1. طراحی اصولی کانال‌کشی

کاهش زانوهای غیرضروری
استفاده از قطر مناسب
جلوگیری از تغییرات ناگهانی مسیر

2. انتخاب صحیح ظرفیت دستگاه

یکی از مهم‌ترین اقدامات:

محاسبه دقیق دبی مورد نیاز
بررسی افت فشار کل سیستم
انتخاب سانتریفیوژ فوروارد مطابق منحنی عملکرد

3. نگهداری و سرویس دوره‌ای

تمیز کردن فیلترها
بررسی پره‌ها
کنترل بلبرینگ‌ها
تنظیم مجدد دمپرها

4. استفاده از فیلترهای استاندارد

فیلترهای بی‌کیفیت یا بیش از حد متراکم می‌توانند افت فشار را به‌شدت افزایش دهند.

5. استفاده از اینورتر (VFD)

اینورتر کمک می‌کند:

سرعت فن تنظیم شود
فشار سیستم کنترل گردد
مصرف انرژی کاهش یابد
از فشار اضافی روی سانتریفیوژ فوروارد جلوگیری شود

6. بالانس دینامیکی پروانه

بالانس نبودن پروانه باعث:

افزایش لرزش
ایجاد تلاطم
افزایش افت داخلی

می‌شود.

اشتباهات رایج در مدیریت افت فشار

نادیده گرفتن افت فشار در طراحی اولیه
انتخاب دستگاه فقط بر اساس دبی، نه فشار
بی‌توجهی به تمیزی فیلترها
استفاده از کانال‌های غیراستاندارد
عدم سرویس دوره‌ای

این اشتباهات می‌توانند عملکرد سانتریفیوژ فوروارد را به‌ شدت تحت تأثیر قرار دهند.

نشانه‌های افزایش افت فشار در سیستم

اگر این علائم را مشاهده کردید، احتمالاً افت فشار بیش از حد است:

کاهش محسوس جریان هوا
صدای غیرعادی دستگاه
افزایش مصرف برق
داغ شدن موتور
کاهش عملکرد تهویه
لرزش بیشتر از حالت عادی

مقایسه افت فشار در سانتریفیوژ فوروارد و سایر فن‌ها

در مقایسه با برخی فن‌های دیگر:

سانتریفیوژ فوروارد: مناسب دبی متوسط با فشار قابل قبول، حساس به افت فشار بالا
فن بکوارد: تحمل بهتر در فشارهای بالا و راندمان بالاتر
فن محوری: مناسب افت فشار کم و جریان آزاد

این تفاوت‌ها در انتخاب سیستم بسیار مهم هستند.

جمع‌ بندی

سانتریفیوژ فوروارد تجهیزی کارآمد برای سیستم‌های تهویه است، اما عملکرد آن به‌شدت تحت تأثیر افت فشار قرار دارد. این افت فشار می‌تواند هم در داخل دستگاه و هم در کل سیستم رخ دهد. طراحی صحیح کانال‌ها، انتخاب درست ظرفیت، نگهداری اصولی، استفاده از فیلتر مناسب و کنترل سرعت از مهم‌ترین روش‌های مدیریت افت فشار هستند.

در نهایت، اگر افت فشار به‌ درستی کنترل شود، سانتریفیوژ فوروارد می‌تواند با راندمان بالا، مصرف انرژی کم و عملکرد پایدار در بلند مدت کار کند و یکی از بهترین گزینه‌ها برای پروژه‌های صنعتی و ساختمانی باشد.
