عملکرد و کربردهای فن آکسیال سیلندری

فن‌های آکسیال سیلندری یکی از پرکاربردترین و مؤثرترین انواع فن‌ها در صنایع مختلف هستند. این نوع فن‌ها با بهره‌گیری از تکنولوژی جریان محوری، هوا را به طور مستقیم در راستای محور چرخش پره‌ها حرکت می‌دهند. فن آکسیال سیلندری به دلیل ساختار ساده، عملکرد قوی و بازده بالا، در بسیاری از بخش‌های صنعتی، تهویه مطبوع، ساختمان‌ها و کارخانه‌ها مورد استفاده قرار می‌گیرد. در این مقاله، به بررسی جزئیات فنی، اصول کارکرد، مزایا، و کاربردهای فن آکسیال سیلندری می‌پردازیم.

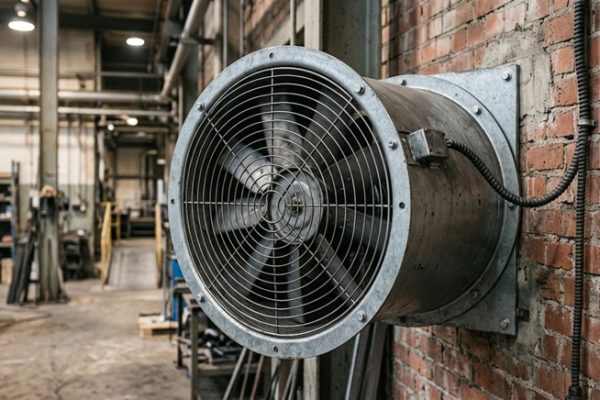

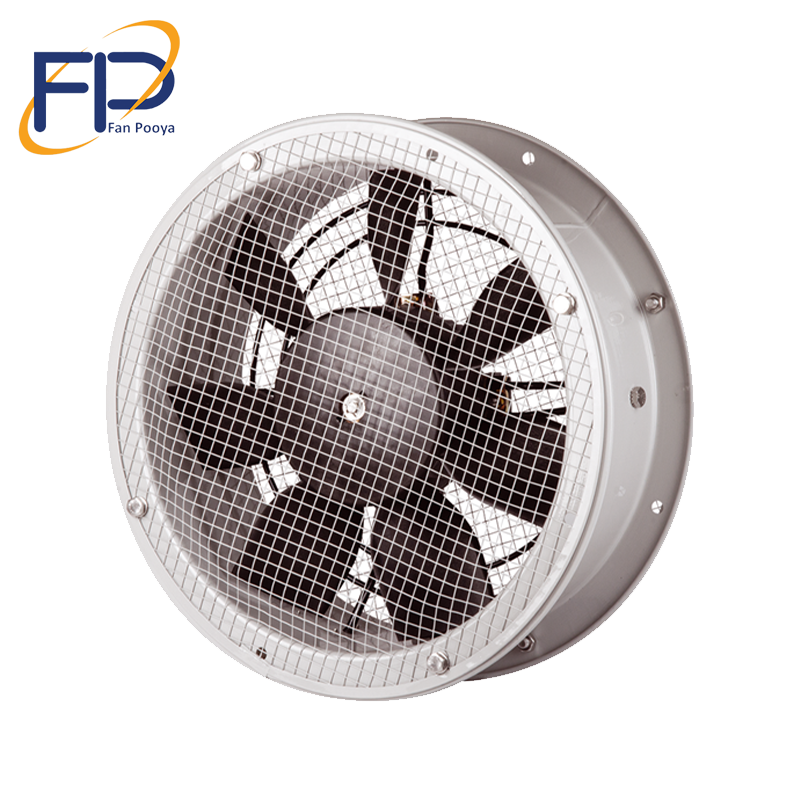

فن آکسیال سیلندری چیست؟

فن آکسیال سیلندری یک نوع فن محوری است که هوا یا گاز را به صورت موازی با محور خود حرکت می‌دهد. این فن‌ها از چندین پره تشکیل شده‌اند که در اطراف یک شفت محوری نصب شده و با چرخش آن، هوا را به سمت جلو هدایت می‌کنند. در مقایسه با فن‌های سانتریفیوژ که هوا را به سمت بیرون پرتاب می‌کنند، فن‌های آکسیال سیلندری هوا را به طور مستقیم و با جریان یکنواخت انتقال می‌دهند.

این فن‌ها معمولاً در یک سیلندر یا قاب استوانه‌ای قرار گرفته‌اند که جریان هوا را بهینه‌سازی کرده و باعث می‌شود که هوا بدون تلاطم یا اغتشاش زیاد از میان فن عبور کند. سیلندر اطراف پره‌ها علاوه بر افزایش کارایی فن، به حفظ و هدایت بهتر جریان هوا نیز کمک می‌کند.

اجزای اصلی فن آکسیال سیلندری

پره‌ها  (Blades) :  پره‌ها مهم‌ترین بخش فن آکسیال هستند، که هوا را جابجا می‌کنند. تعداد، شکل و زاویه پره‌ها در عملکرد و کارایی فن تأثیر زیادی دارد. پره‌های فن آکسیال معمولاً از مواد مقاوم مانند آلومینیوم یا پلاستیک تقویت ‌شده ساخته می‌شوند.

شفت محوری  (Axial Shaft) :  شفت محوری، پره‌ها را در موقعیت خود نگه می‌دارد و نیروی محرک لازم برای چرخش پره‌ها را از موتور به آن‌ها منتقل می‌کند.

موتور: موتور، قلب تپنده فن آکسیال سیلندری است. این موتور با ایجاد نیرو باعث چرخش پره‌ها و در نتیجه انتقال هوا می‌شود. موتورها می‌توانند از نوع الکتریکی یا در برخی موارد مکانیکی باشند.

سیلندر یا قاب  (Cylinder) :  سیلندر همان ساختار استوانه‌ای است که پره‌های فن درون آن قرار می‌گیرند. این سیلندر به هدایت جریان هوا کمک کرده و از پخش شدن آن به اطراف جلوگیری می‌کند.

محفظه  (Housing) :  محفظه یا بدنه، کل فن را در خود جای داده و از اجزای داخلی محافظت می‌کند. این بخش ممکن است به صورت باز یا بسته باشد و به بهبود جریان هوا کمک کند.

اصول کارکرد فن آکسیال سیلندری

فن‌های آکسیال سیلندری بر اساس اصل جریان محوری کار می‌کنند. هنگامی که موتور فن روشن می‌شود، شفت محوری شروع به چرخش می‌کند و این چرخش به پره‌های متصل به آن منتقل می‌شود. با چرخش پره‌ها، هوا از یک طرف فن وارد و از طرف دیگر با فشار خارج می‌شود. در این حالت، جهت حرکت هوا موازی با محور چرخش پره‌هاست و به همین دلیل به آن‌ها “فن‌های محوری” یا “آکسیال” می‌گویند.

فن‌های آکسیال معمولاً دارای سرعت بالای جریان هوا هستند، اما در ایجاد فشار زیاد عملکرد ضعیف‌تری نسبت به فن‌های سانتریفیوژ دارند. این فن‌ها برای جابجایی حجم زیادی از هوا در فشارهای پایین تا متوسط ایده‌آل هستند.

مزایای فن آکسیال سیلندری

کارایی بالا: فن‌های آکسیال سیلندری می‌توانند با سرعت بالا حجم زیادی از هوا را جابجا کنند. این ویژگی آن‌ها را برای تهویه فضاهای بزرگ، کارخانه‌ها و سالن‌های صنعتی بسیار مناسب می‌کند.

ساختار ساده: این نوع فن‌ها ساختار بسیار ساده‌ای دارند. این سادگی باعث کاهش هزینه تولید و نگهداری آن‌ها می‌شود.

صرفه ‌جویی در فضا: فن‌های آکسیال سیلندری به دلیل طراحی فشرده و استوانه‌ای، فضای کمی را اشغال می‌کنند و برای نصب در محیط‌های محدود مناسب هستند.

صدای کمتر: در مقایسه با برخی از فن‌های دیگر، فن‌های آکسیال سیلندری صدای کمتری تولید می‌کنند، به ویژه هنگامی که در شرایط مناسب کاری قرار بگیرند.

انعطاف ‌پذیری در نصب: این فن‌ها می‌توانند در مکان‌های مختلف به راحتی نصب شوند. قابلیت نصب افقی و عمودی از دیگر مزایای آن‌هاست که باعث افزایش انعطاف ‌پذیری در استفاده می‌شود.

هزینه نگهداری پایین: به دلیل ساختار ساده و تعداد کم قطعات متحرک، نگهداری از این فن‌ها بسیار آسان و مقرون‌ به‌ صرفه است. این موضوع آن‌ها را به گزینه‌ای مناسب برای کاربردهای صنعتی تبدیل می‌کند.

کاربردهای فن آکسیال سیلندری

فن‌های آکسیال سیلندری در صنایع و محیط‌های مختلف به کار می‌روند. برخی از کاربردهای اصلی این نوع فن‌ها عبارتند از:

تهویه صنعتی: یکی از اصلی‌ترین کاربردهای فن آکسیال سیلندری در تهویه صنعتی است. این فن‌ها می‌توانند حجم زیادی از هوا را از محیط‌های بزرگ مانند کارگاه‌ها، کارخانه‌ها و انبارها جابجا کرده و تهویه مناسبی را فراهم کنند.

خنک ‌کننده‌ها: در سیستم‌های خنک ‌کننده، این فن‌ها برای جابجایی هوا یا گازهای خنک ‌کننده به کار می‌روند. در برج‌های خنک ‌کننده و رادیاتورها، فن‌های آکسیال سیلندری به عنوان مؤلفه‌های اساسی برای تسهیل جریان هوا و کاهش دمای سیستم استفاده می‌شوند.

سیستم‌های تهویه مطبوع: این نوع فن‌ها در سیستم‌های تهویه مطبوع خانگی و تجاری نیز کاربرد دارند. آن‌ها به جابجایی هوا در سیستم‌های تهویه و تأمین هوای تازه کمک می‌کنند.

سیستم‌های خشک ‌کن: در برخی صنایع مانند صنایع غذایی یا نساجی، فن آکسیال سیلندری برای تسریع فرآیند خشک کردن محصولات استفاده می‌شود. این فن‌ها با جابجایی هوا و افزایش گردش آن، زمان خشک شدن محصولات را کاهش می‌دهند.

تونل‌های باد: در آزمایشگاه‌ها و مراکز تحقیقاتی، فن‌های آکسیال سیلندری در تونل‌های باد برای ایجاد جریان هوا با سرعت بالا و تست‌های مربوط به هواشناسی و ایمنی خودروها به کار می‌روند.

معادن و تونل‌ها: در معادن زیرزمینی و تونل‌ها که جریان هوا محدود است، این فن‌ها برای تأمین تهویه مناسب و جابجایی هوا به منظور جلوگیری از تجمع گازهای مضر استفاده می‌شوند.

نکات مهم در انتخاب و خرید فن آکسیال سیلندری

هنگام خرید یک فن آکسیال سیلندری، به چند نکته اساسی باید توجه داشت:

ظرفیت جابجایی هوا: میزان هوایی که فن می‌تواند جابجا کند، یک معیار مهم در انتخاب فن است. این مقدار باید با نیازهای محیط کار هماهنگ باشد.

فشار استاتیک: اگرچه فن آکسیال سیلندری برای جابجایی هوا در فشارهای پایین تا متوسط طراحی شده‌ است، اما در برخی موارد فشار استاتیک بالا ممکن است نیاز باشد. بنابراین بررسی فشار خروجی فن بسیار مهم است.

مصرف انرژی: انتخاب فنی با بازده انرژی بالا می‌تواند در طولانی مدت هزینه‌های انرژی را کاهش دهد. برخی از فن‌ها با موتوری‌های با بازده بالا و سیستم‌های کنترل سرعت مجهز هستند، که به صرفه‌ جویی در مصرف انرژی کمک می‌کنند.

سطح صدا: در محیط‌هایی که سطح صدای تولید شده اهمیت دارد، انتخاب فنی با صدای کمتر ترجیح داده می‌شود.

مواد ساختاری: جنس پره‌ها و بدنه فن باید مقاوم و متناسب با شرایط محیطی باشد. در برخی محیط‌های خورنده یا دارای رطوبت بالا، از مواد ضد زنگ یا مقاوم در برابر خوردگی استفاده می‌شود.

نتیجه ‌گیری

فن آکسیال سیلندری با توجه به ساختار ساده، کارایی بالا و کاربردهای گسترده در صنایع مختلف، یکی از بهترین انتخاب‌ها برای جابجایی هوا و تهویه است. این فن‌ها در شرایطی که نیاز به جابجایی حجم زیادی از هوا وجود دارد، عملکرد فوق‌العاده‌ای ارائه می‌دهند. انتخاب صحیح یک فن آکسیال سیلندری با در نظر گرفتن نیازها و شرایط محیطی می‌تواند به بهبود کارایی سیستم‌ها و کاهش هزینه‌های عملیاتی کمک کند.
